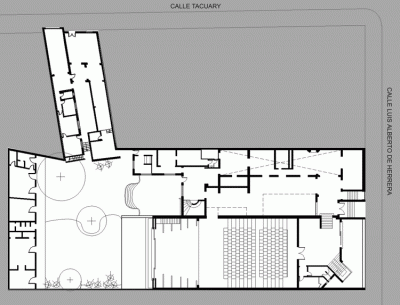

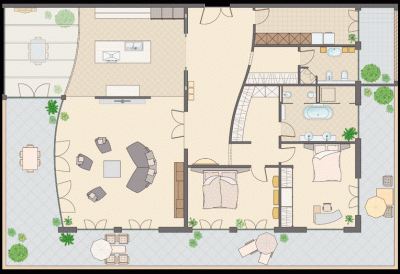

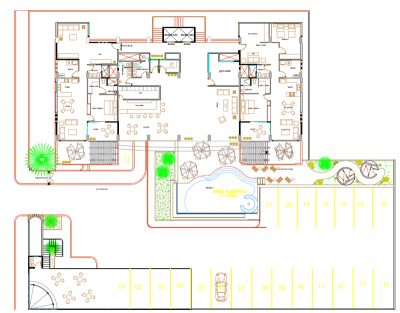

http://cuarton-cortijo.blogspot.es/img/plano1.jpg
https://singulares.blogia.com/upload/externo-6711a276f021b21ad57e3a7ac0e6926e.jpg
https://singulares.blogia.com/upload/externo-9472ac6d75706e44adeef04bb3b7ab23.jpg
https://singulares.blogia.com/upload/externo-b694ac5282bae75af9ccdfc14075c6b9.jpg
https://singulares.blogia.com/upload/externo-eaff06ecddf7ddd56172cf8e387ed5c1.jpg
Rectificación
Rectificador de media onda
El rectificador de media onda es un circuito empleado para eliminar la parte negativa o positiva de una señal de corriente alterna de entrada (Vi) convirtiéndola en corriente directa de salida (Vo).
Es el circuito más sencillo que puede construirse con un diodo.
Análisis del circuito (diodo ideal)
Los diodos ideales, permiten el paso de toda la corriente en una única dirección, la correspondiente a la polarización directa, y no conducen cuando se polarizan inversamente. Además su voltaje es > 0.
Polarización directa (Vi > 0)
En este caso, el diodo permite el paso de la corriente sin restricción, provocando una caída de potencial que suele ser de 0,7 V. Este voltaje de 0,7 V se debe a que usualmente se utilizan diodos de silicio. En el caso del germanio, que es el segundo mas usado el voltaje es de 0,3 V
Vo = Vi - VD → Vo = Vi - 0,7 V
y la intensidad de la corriente puede fácilmente calcularse mediante la ley de Ohm:
Polarización inversa (Vi < 0)
En este caso, el diodo no conduce, quedando el circuito abierto. La tensión de salida es nula, al igual que la intensidad de la corriente:
Vo = 0I = 0
Tensión rectificada
 | → | → |  |
Rectificador de onda completa
Un Rectificador de onda completa es un circuito empleado para convertir una señal de corriente alterna de entrada (Vi) en corriente directade salida (Vo) pulsante. A diferencia del rectificador de media onda, en este caso, la parte negativa de la señal se convierte en positiva o bien la parte positiva de la señal se convertirá en negativa, según se necesite una señal positiva o negativa de corriente continua.
Existen dos alternativas, bien empleando dos diodos o empleando cuatro (puente de Graetz).
Rectificador con dos diodos.
En el circuito de la figura, ambos diodos no pueden encontrarse simultáneamente en directa o en inversa, ya que las diferencias de potencial a las que están sometidos son de signo contrario; por tanto uno se encontrará polarizado inversamente y el otro directamente. La tensión de entrada (Vi) es, en este caso, la mitad de la tensión del secundario del transformador.
Tensión de entrada positiva.
El diodo 1 se encuentra en directa (conduce), mientras que el 2 se encuentra en inversa (no conduce). La tensión de salida es igual a la de entrada. El diodo 2 ha de soportar en inversa la tensión máxima del secundario.
Tensión de entrada negativa.
El diodo 2 se encuentra en directa (conduce), mientras que el diodo 1 se encuentra en inversa (no conduce). La tensión de salida es igual a la de entrada pero de signo contrario. El diodo 1 ha de soportar en inversa la tensión máxima del secundario .
Puente de Graetz o Puente Rectificador
En este caso se emplean cuatro diodos con la disposición de la figura. Al igual que antes, sólo son posibles dos estados de conducción, o bien los diodos 1 y 3 están en directa y conducen (tensión positiva) o por el contrario son los diodos 2 y 4 los que se encuentran en directa y conducen (tensión negativa)..
A diferencia del caso anterior, ahora la tensión máxima de salida es la del secundario del transformador (el doble de la del caso anterior), la misma que han de soportar los diodos en inversa, al igual que en el rectificador con dos diodos. Esta es la configuración usualmente empleada para la obtención de onda continua.
Tensión rectificada.
Como acabamos de ver, la curva de transferencia, que relaciona las tensiones de entrada y salida, tiene dos tramos: para tensiones de entrada positivas las tensiones de entrada y salida son iguales, mientras que para tensiones de entrada negativas, ambas son iguales pero de signo contrario. El resultado es que en la carga se ha eliminado la parte negativa de la señal de entrada trasformándola en positiva. La tensión máxima en el circuito de salida es, para igual tensión del secundario del trasformador:
Vo = Vi = Vs/2 en el rectificador con dos diodos.Vo = Vi = Vs en el rectificador con puente de Graetz.
| → | → |  |
Resumen diodo
DIODO
Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de ciertadiferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.
Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir unacorriente alterna en corriente continua.
Diodo pn

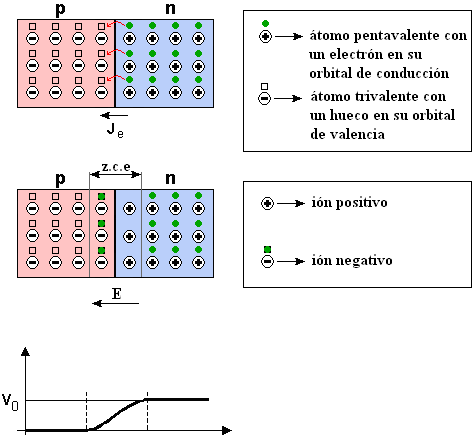

Los diodos pn, son uniones de dos materiales semiconductores extrínsecos tipos p y n, por lo que también reciben la denominación de unión pn. Hay que destacar que ninguno de los dos cristales por separado tiene carga eléctrica, ya que en cada cristal, el número de electrones y protones es el mismo, de lo que podemos decir que los dos cristales, tanto el p como el n, son neutros.
Al establecerse estas corrientes aparecen cargas fijas en una zona a ambos lados de la unión, zona que recibe diferentes denominaciones como zona de carga espacial...
A medida que progresa el proceso de difusión, la zona de carga espacial va incrementando su anchura profundizando en los cristales a ambos lados de la unión. Sin embargo, la acumulación de iones positivos en la zona n y de iones negativos en la zona p, crea un campo eléctrico (E) que actuará sobre los electrones libres de la zona n con una determinadafuerza de desplazamiento, que se opondrá a la corriente de electrones y terminará deteniéndolos.
Este campo eléctrico es equivalente a decir que aparece una diferencia de tensión entre las zonas p y n. Esta diferencia de potencial (VD) es de 0,7 V en el caso del silicio y 0,3 V si los cristales son de germanio.
Al dispositivo así obtenido se le denomina diodo, que en un caso como el descrito, tal que no se encuentra sometido a una diferencia de potencial externa, se dice que no está polarizado. Dado que los electrones fluyen desde la zona n hacia la zona p, al extremo p se le denomina ánodo (representándose por la letra A) mientras que al extremo n se le denomina cátodo (se representa por la letra C o K).
Cuando se somete al diodo a una diferencia de tensión externa, se dice que el diodo está polarizado, pudiendo ser la polarización directa oinversa.
A (p) C ó K (n)
Polarización directa:
En este caso, la batería disminuye la barrera de potencial de la zona de carga espacial, permitiendo el paso de la corriente de electrones a través de la unión; es decir, el diodo polarizado directamente conduce la electricidad.
Para que un diodo esté polarizado directamente, tenemos que conectar el polo positivo de la batería al ánodo del diodo y el polo negativo al cátodo. En estas condiciones podemos observar que:
- El polo negativo de la batería repele los electrones libres del cristal n, con lo que estos electrones se dirigen hacia la unión p-n.
- El polo positivo de la batería atrae a los electrones de valencia del cristal p, esto es equivalente a decir que empuja a los huecos hacia la unión p-n.
- Cuando la diferencia de potencial entre los bornes de la batería es mayor que la diferencia de potencial en la zona de carga espacial, los electrones libres del cristal n, adquieren la energía suficiente para saltar a los huecos del cristal p, los cuales previamente se han desplazado hacia la unión p-n.
- Una vez que un electrón libre de la zona n salta a la zona p atravesando la zona de carga espacial, cae en uno de los múltiples huecos de la zona p convirtiéndose en electrón de valencia. Una vez ocurrido esto el electrón es atraído por el polo positivo de la batería y se desplaza de átomo en átomo hasta llegar al final del cristal p, desde el cual se introduce en el hilo conductor y llega hasta la batería.
De este modo, con la batería cediendo electrones libres a la zona n y atrayendo electrones de valencia de la zona p, aparece a través del diodo una corriente eléctrica constante hasta el final.
Curva característica del diodo
- Tensión umbral, de codo o de partida (Vγ ).
La tensión umbral (también llamada barrera de potencial) de polarización directa coincide en valor con la tensión de la zona de carga espacial del diodo no polarizado. Al polarizar directamente el diodo, la barrera de potencial inicial se va reduciendo, incrementando la corriente ligeramente, alrededor del 1% de la nominal. Sin embargo, cuando la tensión externa supera la tensión umbral, la barrera de potencial desaparece, de forma que para pequeños incrementos de tensión se producen grandes variaciones de la intensidad de corriente. - Corriente máxima (Imax ).
Es la intensidad de corriente máxima que puede conducir el diodo sin fundirse por el efecto Joule. Dado que es función de la cantidad de calor que puede disipar el diodo, depende sobre todo del diseño del mismo. - Corriente inversa de saturación (Is ).
Es la pequeña corriente que se establece al polarizar inversamente el diodo por la
formación de pares electrón-hueco debido a la temperatura, admitiéndose que se duplica por cada incremento de 10º en la temperatura.
